ГОСТ 10117.2-2001. Межгосударственный стандарт. Бутылки стеклянные для пищевых жидкостей. Типы, параметры и основные размеры
◦Предисловие
◦1. Область применения
◦2. Нормативные ссылки
◦3. Определения
◦4. Типы, параметры и основные размеры
Приложение А. Назначение типов бутылок

Введен в действие
Постановлением
Государственного комитета
Российской Федерации
по стандартизации и метрологии
от 8 июля 2002 г. N 270-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БУТЫЛКИ СТЕКЛЯННЫЕ ДЛЯ ПИЩЕВЫХ ЖИДКОСТЕЙ

ТИПЫ, ПАРАМЕТРЫ И ОСНОВНЫЕ РАЗМЕРЫ

Glass bottles for food liquids.
Types, parameters and main dimensions

ГОСТ 10117.2-2001

Группа Д92

МКС 55.100

ОКП 59 8700

Дата введения
1 января 2003 года

Предисловие

1. Разработан Техническим комитетом по стандартизации ТК 074 “Стеклянная тара”.
Внесен Госстандартом России.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (Протокол N 20 от 1 ноября 2001 г.).
За принятие проголосовали:

Наименование государства

Наименование национального органа
по стандартизации

Азербайджанская Республика
Республика Армения
Республика Беларусь
Республика Казахстан
Кыргызская Республика
Республика Молдова
Российская Федерация
Республика Таджикистан
Туркменистан
Республика Узбекистан
Украина

Азгосстандарт
Армгосстандарт
Госстандарт Республики Беларусь
Госстандарт Республики Казахстан
Кыргызстандарт
Молдовастандарт
Госстандарт России
Таджикстандарт
Главгосслужба “Туркменстандартлары”
Узгосстандарт
Госпотребстандарт Украины

3. Стандарт гармонизирован с международными стандартами: ИСО 8162-85 “Тара стеклянная. Высокие венчики горловины под кроненпробку. Размеры”, ИСО 8163-85 “Тара стеклянная. Низкие венчики горловины под кроненпробку. Размеры”, ИСО 8164-90 “Тара стеклянная. Бутылки “Евроформы” вместимостью 520 мл. Размеры”, ИСО 9056-90 “Тара стеклянная. Венчики под винтовой колпачок с контрольной предохранительной полоской. Размеры”, ИСО 9058-92 “Тара стеклянная. Допуски”.
4. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 8 июля 2002 г. N 270-ст межгосударственный стандарт ГОСТ 10117.2-2001 введен в действие в качестве государственного стандарта Российской Федерации с 1 января 2003 г.
5. Взамен ГОСТ 10117-91 в части раздела 1 и ГОСТ 26586-85 в части раздела 1.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на стеклянные бутылки круглой формы, предназначенные для пищевых жидкостей, и устанавливает их типы, параметры и основные размеры.
Обязательные требования к качеству продукции по ГОСТ 30288 изложены в 4.6.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 10117.1-2001 Бутылки стеклянные для пищевых жидкостей. Общие технические условия
ГОСТ 17527-86 Упаковка. Термины и определения
ГОСТ 30288-95 Тара стеклянная. Общие положения по безопасности, маркировке и ресурсосбережению.

3. ОПРЕДЕЛЕНИЯ

В настоящем стандарте применяют термины по ГОСТ 17527, а также следующие термины с соответствующими определениями:
3.1. Номинальная вместимость: вместимость тары, определяющая заданный объем жидкости, который используется для маркировки тары.
3.2. Полная вместимость: вместимость тары, определяющая объем жидкости, помещенной до верхней плоскости торца венчика горловины.
3.3. Уровень заполнения: расстояние от верхней плоскости торца венчика горловины до поверхности жидкости в таре, наполненной в соответствии с заданной номинальной вместимостью.
3.4. Предельное отклонение: разность между предельным и номинальным размером.

4. ТИПЫ, ПАРАМЕТРЫ И ОСНОВНЫЕ РАЗМЕРЫ

4.1. Типы, параметры и основные размеры бутылок должны соответствовать указанным на рисунках 1 – 27 и в таблицах 1 – 8.

Таблица 1

Вместимость, см3		Размеры, мм
номиналь- ная	полная	H	D	h 1	h 2	d	R 1	R 2
700 200	725 +/- 15 215 +/- 7	280,0 +/- 1,7 193,5 +/- 1,4	75,5 +/- 1,4 54,0 +/- 1,2	175 105	23 20	32 30	35 29	38 28

Рисунок 1. Бутылка типа I

Таблица 2

Вместимость, см3		Размеры, мм
номиналь- ная	полная	H	D	h 1	R 1	R 2
750 400	785 +/- 15 430 +/- 10	300,0 +/- 1,8 245,0 +/- 1,6	85,0 +/- 1,6 70,5 +/- 1,4	123 105	300 172	180 120

Рисунок 2. Бутылка типа II

Таблица 3

Вместимость, см3		Размеры, мм
номиналь- ная	полная	H	D	h 1	h 2	h 3	R 1	R 2	d
500 250 100	535 +/- 10 270 +/- 10 110 +/- 3	278,0 +/- 1,7 219,5 +/- 1,5 150,0 +/- 1,2	67,5 +/- 1,3 55,0 +/- 1,2 43,0 +/- 1,0	150 114 85	23 20 15	74 56 41	55 52 27	50 55 16	33 28 24

Рисунок 3. Бутылка типа III

Таблица 4

Вместимость, см3		Размеры, мм
номиналь- ная	полная	H	D	h 1	h 2	R 1	R 2	d
500 250	535 +/- 10 270 +/- 10	245,0 +/- 1,6 199,5 +/- 1,4	70,5 +/- 1,4 60,0 +/- 1,2	134 90	37 40	105 112	75 60	29 27

Рисунок 4. Бутылка типа IV

Номинальная вместимость, см3, – 330.
Полная вместимость, см3, – 350 +/- 10

Рисунок 5. Бутылка типа V

Номинальная вместимость, см3, – 700.
Полная вместимость, см3, – 725 +/- 15

Рисунок 6. Бутылка типа VI

Номинальная вместимость, см3, – 775.
Полная вместимость, см3, – 800 +/- 15

Рисунок 7. Бутылка типа VII

Номинальная вместимость, см3, – 700.
Полная вместимость, см3, – 725 +/- 15

Рисунок 8. Бутылка типа VIII

Номинальная вместимость, см3, – 544.
Полная вместимость, см3, – 575 +/- 15

Рисунок 9. Бутылка типа IX

а)

б)

Таблица 5

Тип бутылки	Вместимость, см3		Размеры, мм
Тип бутылки	номиналь- ная	полная	H	D	h 1
Xа Xб	500 330	520 +/- 7 345 +/- 7	228,0 +/- 1,6 228,0 +/- 1,6	70,5 +/- 1,4 62,0 +/- 1,2	132,5 93

Рисунок 10. Бутылка типа X

Номинальная вместимость, см3, – 200.
Полная вместимость, см3, – 215 +/- 7,

Рисунок 11. Бутылка типа XI

Номинальная вместимость, см3, – 750.

Полная вместимость, см3, –

Рисунок 12. Бутылка типа XII

Таблица 6

Вместимость, см3		Размеры, мм
номиналь- ная	полная	H	D	h 1	h 2	h 3	R 1	R 2	d
750 500 250 50	+10 760 -5 +10 510 -5 +2 258 -4 54 +/- 2	296,0 +/- 1,8 263,0 +/- 1,5 211,0 +/- 1,2 120,0 +/- 1,0	76,5 +/- 1,5 68,5 +/- 1,3 55,0 +/- 1,2 33,5 +/- 1,0	173 143 107 69	23 23 20 –	61 53 46 21	60 43 52 11	64 43 55 17	31 31 29 18

Рисунок 13. Бутылка типа XIII

Таблица 7

Вместимость, см3		Размеры, мм
номиналь- ная	полная	H	D	h 1	h 2	R 1	R 2	d
710 375 700	+10 720 -5 +7 383 -4 +10 710 -5	296,0 +/- 1,8 213,5 +/- 1,2 296,0 +/- 1,8	75,5 +/- 1,5 66,0 +/- 1,2 75,5 +/- 1,5	175 125 175	32 22 32	15 12 15	15 18 15	36 32 36

Рисунок 14. Бутылка типа XIV

Номинальная вместимость, см3, – 1000,

Полная вместимость, см3, –

Рисунок 15. Бутылка типа XV

Номинальная вместимость, см3, – 750.

Полная вместимость, см3, –

Рисунок 16. Бутылка типа XVI

Номинальная вместимость, см3, – 750.
Полная вместимость, см3, – 775 +/- 10.

Рисунок 17. Бутылка типа XVII

Номинальная вместимость, см3, – 750.
Полная вместимость, см3, – 785 +/- 15.

Рисунок 18. Бутылка типа XVIII

Номинальная вместимость, см3, – 500.
Полная вместимость, см3, – 535 +/- 10.

Рисунок 19. Бутылка типа XIX

Номинальная вместимость, см3, – 750.
Полная вместимость, см3, – 780 +/- 15.

Рисунок 20. Бутылка типа XX

Таблица 8

Вместимость, см3		Размеры, мм
номиналь- ная	полная	H	D	h 1	h 2	h 3	h 4	R 1	R 2	d
500 375	+10 510 -5 +7 258 -4	263,0 +/- 1,7 228,5 +/- 1,5	65,5 +/- 1,4 61,0 +/- 1,2	118 113	22 18	70 55	18 8	15 12	15 12	32 30

Рисунок 21. Бутылка типа XXI

Номинальная вместимость, см3, – 750.

Полная вместимость, см3, –

Рисунок 22. Бутылка типа XXII

Номинальная вместимость, см3, – 1000.

Полная вместимость, см3, –

Рисунок 23. Бутылка типа XXIII

Номинальная вместимость, см3, – 500.
Полная вместимость, см3, – 520 +/- 10.

Рисунок 24. Бутылка типа XXIV

Номинальная вместимость, см3, – 700.
Полная вместимость, см3, – 720 +/- 10.

Рисунок 25. Бутылка типа XXV

Номинальная вместимость, см3, – 700.
Полная вместимость, см3, – 720 +/- 10.

Рисунок 26. Бутылка типа XXVI

Номинальная вместимость, см3, – 1750.
Полная вместимость, см3, – 1780 +/- 20.

Рисунок 27. Бутылка типа XXVII

4.2. На бутылках допускается на цилиндрической части углубление под этикетку размером от 0,2 до 1,0 мм.
Допускается изменять высоту цилиндрической части, предназначенной под этикетку.
4.3. Контролируемые параметры бутылок: общая высота, наружный диаметр корпуса, полная вместимость и, по согласованию с заказчиком, номинальная вместимость по уровню заполнения.
При горячем розливе вина полную вместимость допускается изменять по согласованию с заказчиком.
4.4. Условные обозначения и размеры венчиков горловин должны соответствовать указанным на рисунках 28 – 55 и в таблице 9.

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Рисунок 28. Венчик типа КН

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Допускается внутренний диаметр венчика 17,5 +/- 1,0
на глубине до 3 мм от торца венчика.

Рисунок 29. Венчик типа К

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Допускается внутренний диаметр венчика 17,5 +/- 1,0
на глубине до 3 мм от торца венчика.

Рисунок 30. Венчик типа КП

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Рисунок 31. Венчик типа КПНн

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Рисунок 32. Венчик типа КПНв

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Допускается внутренний диаметр венчика:

на глубине до 3 мм от торца венчика.

Рисунок 33. Венчик типа А

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Рисунок 34. Венчик типа Ш

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Рисунок 35. Венчик типа КПШ

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Рисунок 36. Венчик типа ВКП

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Рисунок 37. Венчик типа ВП

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Рисунок 38. Венчик типа П-26

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Рисунок 39. Венчик типа П-27

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Рисунок 40. Венчик типа П-28

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Рисунок 41. Венчик типа П-29-А

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Рисунок 42. Венчик типа П-29-Б

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Рисунок 43. Венчик типа П-30

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Рисунок 44. Венчик типа П-32

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Рисунок 45. Венчик типа П-32

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Рисунок 46. Венчик типа КПМ-30

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Рисунок 47. Венчик типа КПМ-32

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Рисунок 48. Венчик типа КПМ-36

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Рисунок 49. Венчик типа Гуала

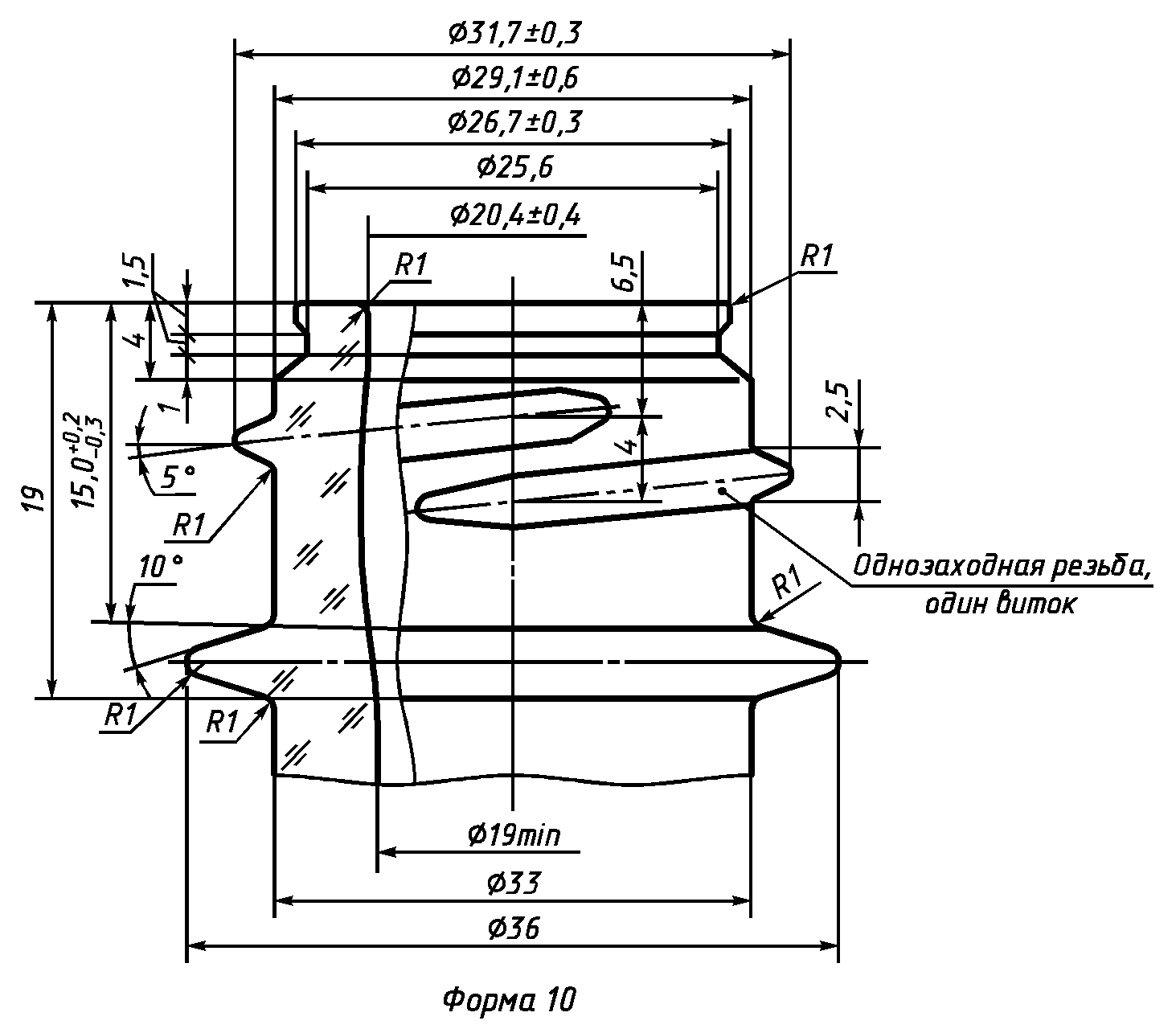

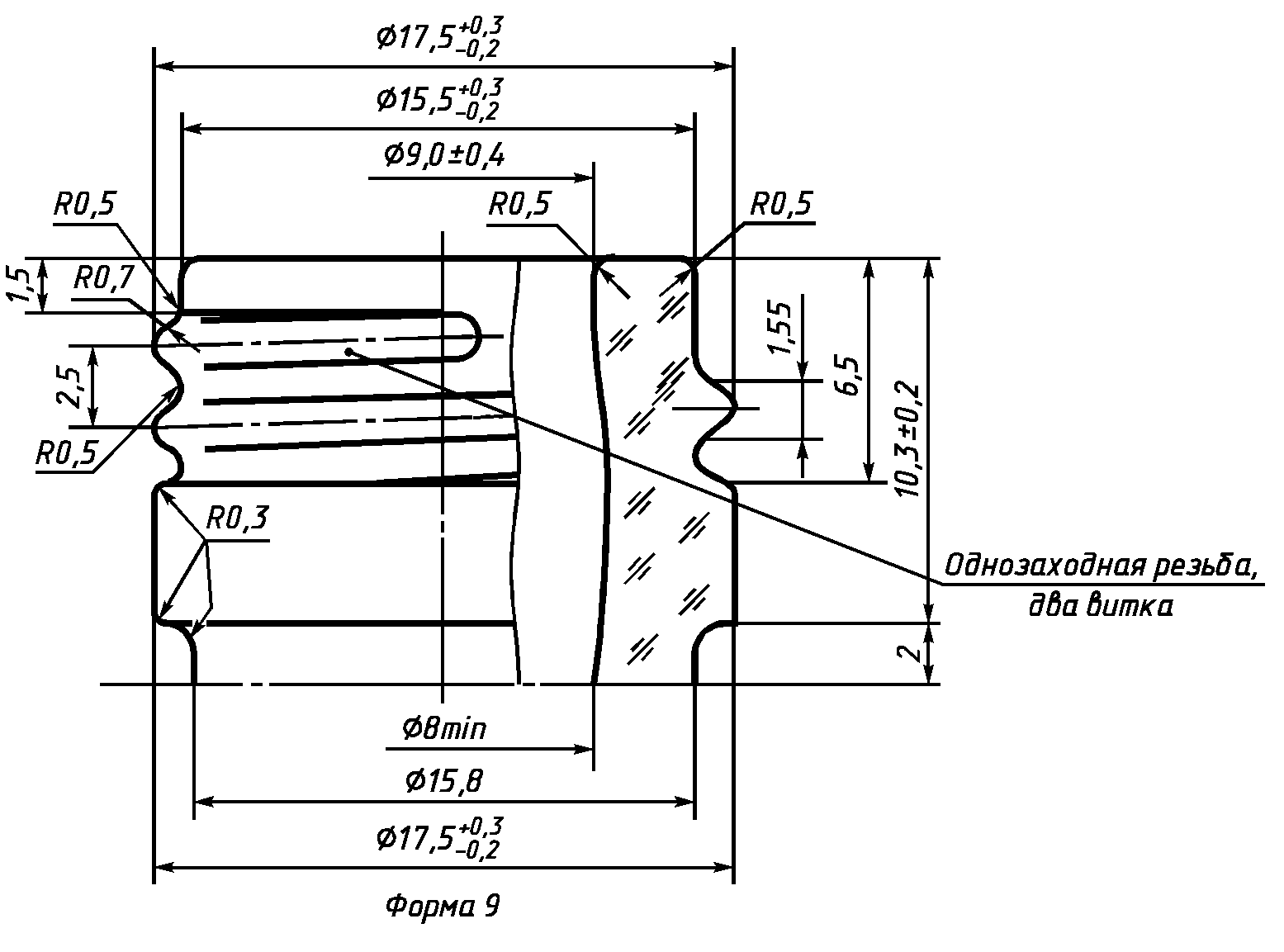

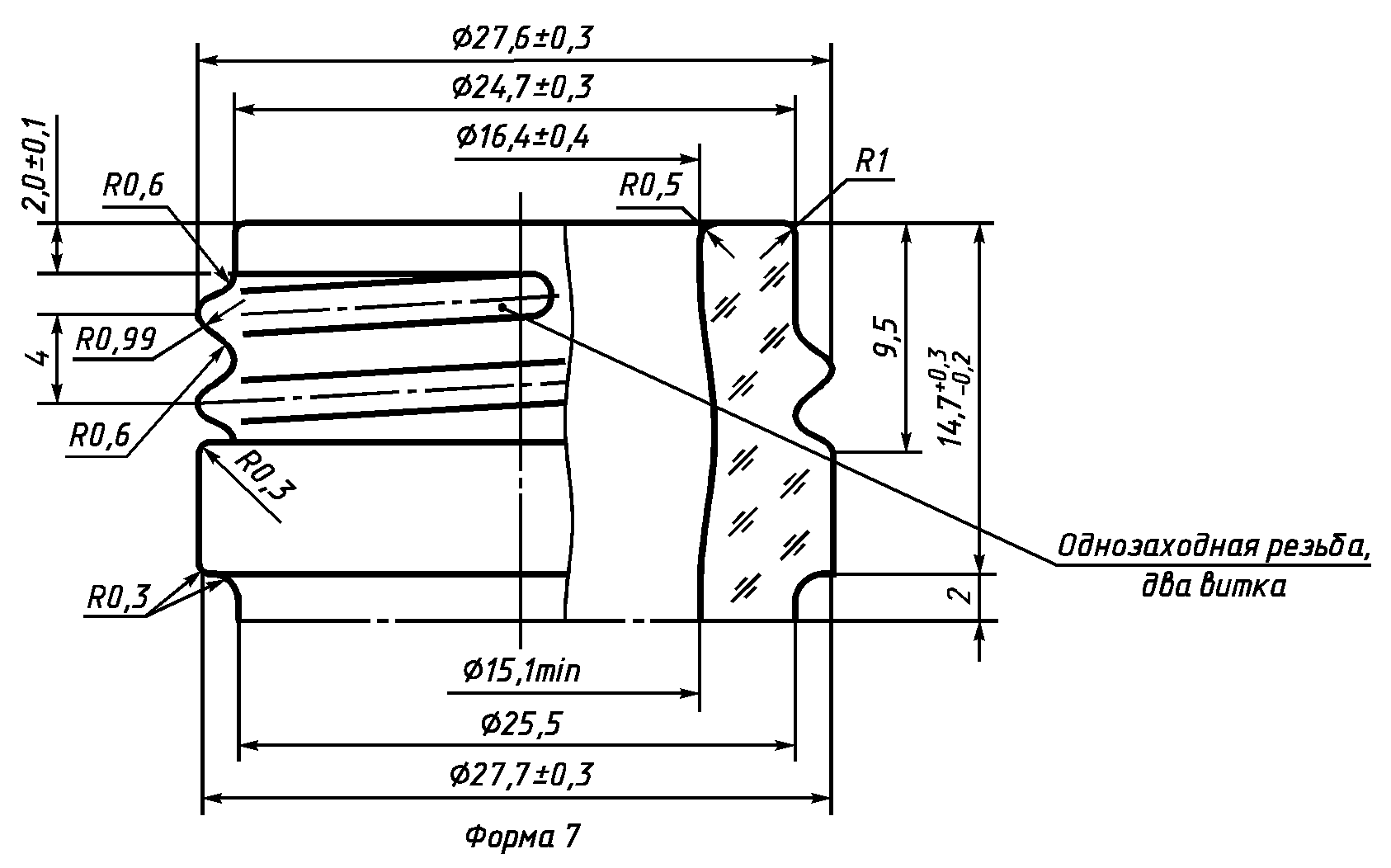

Рисунок 50

1)Радиус r принимается изготовителем.
2) Толщина стенки венчика горловины согласовывается изготовителем с потребителем.
3) Профиль начала резьбы соответствует размеру радиуса фрезы.

Рисунок 51. Детали конструкции винтовых венчиков горловин

Таблица 9

Размеры венчиков горловин под винтовую укупорку, показанных
на рисунках 50, 51

В миллиметрах
┌───────┬─────┬────────────┬────────────┬────────────┬────────────┬────────────┬────────────┐
│Номер │Форма│ d │ d │ d │ h │ h │ h │
│венчика│ │ 1 │ 2 │ 3 │ 1 │ 2 │ 3 │
│горло- │ ├──────┬─────┼──────┬─────┼──────┬─────┼──────┬─────┼──────┬─────┼──────┬─────┤
│вины │ │номин.│пред.│номин.│пред.│номин.│пред.│номин.│пред.│номин.│пред.│номин.│пред.│
│ │ │ │откл.│ │откл.│ │откл.│ │откл.│ │откл.│ │откл.│
├───────┼─────┼──────┼─────┼──────┼─────┼──────┼─────┼──────┼─────┼──────┼─────┼──────┼─────┤
│В-18 │ 1 │ 17,6 │ +/- │ 15,9 │ +/- │ 18,1 │ +/- │ 10,2 │ +/- │ 1,3 │ +/- │ 6,15 │ +/- │
│ │ 2 │ │ 0,25│ │ 0,25│ │ 0,25│ │ 0,2 │ │ 0,3 │ │ 0,2 │
├───────┼─────┼──────┤ ├──────┤ ├──────┤ ├──────┤ │ │ ├──────┤ │
│В-22 │ 1 │ 21,45│ │ 19,75│ │ 21,95│ │ 12,75│ │ │ │ 6,8 │ │
│ │ 2 │ │ │ │ │ │ │ │ │ │ │ │ │
├───────┼─────┼──────┤ ├──────┤ ├──────┤ ├──────┤ │──────┼─────┼──────┤ │
│В-25 │ 1 │ 24,4 │ │ 22,3 │ │ 24,9 │ │ 14,05│ │ 1,6 │ +/- │ 8,3 │ │
│ │ 2 │ │ │ │ │ │ │ │ │ │ 0,4 │ │ │
├───────┼─────┼──────┼─────┼──────┼─────┼──────┼─────┼──────┼─────┤ │ │──────┼─────┤
│В-28 │ 1 │ 27,1 │+0,30│ 24,9 │+30,0│ 27,7 │+0,30│ 15,4 │ +/- │ │ │ 9,35 │ +/- │
│ │ 2 │ │-0,35│ │-0,35│ │-0,35│ │ 0,25│ │ │ │ 0,25│
├───────┼─────┤ │ │ │ │ │ ├──────┤ │ │ │ │ │
│В-28 │ 3 │ │ │ │ │ │ │ 19,4 │ │ │ │ │ │
│ │ 4 │ │ │ │ │ │ │ │ │ │ │ │ │
├───────┼─────┼──────┤ ├──────┤ ├──────┤ ├──────┤ │ │ ├──────┤ │
│В-30 │ 5 │ 28,3 │ │ 26,2 │ │ 28,9 │ │ 31,95│ │ │ │ 8,5 │ │
│ │ 6 │ │ │ │ │ │ │ │ │ │ │ │ │
├───────┼─────┼──────┼─────┼──────┼─────┼──────┼─────┼──────┤ │ │ ├──────┤ │
│В-31 │ 1 │ 30,5 │ +/- │ 27,95│ +/- │ 30,8 │ +/- │ 15,4 │ │ │ │ 9,35 │ │
│ │ 2 │ │ 0,35│ │ 0,35│ │ 0,35│ │ │ │ │ │ │
│───────┼─────│ │ │ │ │ │ ├──────┤ │ │ │ │ │
│В-31 │ 3 │ │ │ │ │ │ │ 21,4 │ │ │ │ │ │
│ │ 4 │ │ │ │ │ │ │ │ │ │ │ │ │
└───────┴─────┴──────┴─────┴──────┴─────┴──────┴─────┴──────┴─────┴──────┴─────┴──────┴─────┘

Продолжение таблицы 9

В миллиметрах
┌───────┬─────┬─────┬──────┬─────┬─────┬─────┬─────┬─────┬─────┬─────────┬───────┬───────────┐
│Номер │Форма│ h │ p │ c │ b │ r │ r │ r │ r │ бета │ y │d в осталь-│
│венчика│ │ 4 │ │ │ │ 1 │ 2 │ 3 │ 4 │ │ │ной части │
│горло- │ │ │ │ │ │ │ │ │ │ │ │4 min │
│вины │ │ │ │ │ │ │ │ │ │ │ │горловины │
├───────┼─────┼─────┼──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────────┼───────┼───────────┤
│В-18 │ 1 │ – │ 2,54 │ 0,85│ 1,7 │ 0,85│ 0,4 │ 0,75│От │ 2°46′ │ 9,5 │ 8 │
│ │ 2 │ │ │ │ │ │ │ +/- │0,3 │ │ │ │
├───────┼─────┼─────┤ │ │ │ │ │ 0,25│до ├─────────┤ ├───────────┤
│В-22 │ 1 │ – │ │ │ │ │ │ │0,8 │ 2°15′ │ │ 11 │
│ │ 2 │ │ │ │ │ │ │ │ │ │ │ │
├───────┼─────┼─────┼──────┼─────┼─────┼─────┼─────┼─────┤ ├─────────┤ ├───────────┤
│В-25 │ 1 │ – │ 3,18 │ 1,05│ 2,1 │ 1,05│ 0,5 │ 0,95│ │ 2°19′ │ │ 13 │
│ │ 2 │ │ │ │ │ │ │ +/- │ │ │ │ │
├───────┼─────┼─────┼──────┼─────┼─────┼─────┼─────┤ 0,25│ ├─────────┼───────┼───────────┤
│В-28 │ 1 │ – │ 3,63 │ 1,1 │ 2,2 │ 1,1 │ 0,6 │ │ │ 2°33′ │ 12,5 │ 16 │
│ │ 2 │ │ │ │ │ │ │ │ │ │ │ │
├───────┼─────┼─────┤ │ │ │ │ │ │ │ │ │ │
│В-28 │ 3 │ 5,3 │ │ │ │ │ │ │ │ │ │ │
│ │ 4 │ │ │ │ │ │ │ │ │ │ │ │
├───────┼─────┼─────┼──────┼─────┼─────┼─────┼─────┤ │ ├─────────┤ │ │
│В-30 │ 5 │ 5,3 │ 3,18 │ 1,05│ 2,1 │ 1,05│ 0,5 │ │ │ 2°7′ │ │ │
│ │ 6 │ │ │ │ │ │ │ │ │ │ │ │
├───────┼─────┼─────┼──────┼─────┼─────┼─────┼─────┤ │ ├─────────┤ ├───────────┤
│В-31 │ 1 │ – │ 3,63 │ 1,1 │ 2,2 │ 1,1 │ 0,6 │ │ │ 2°17′ │ │ 18 │
│ │ 2 │ │ │ │ │ │ │ │ │ │ │ │
├───────┼─────┼─────┤ │ │ │ │ │ │ │ │ │ │
│В-31 │ 3 │ 5,3 │ │ │ │ │ │ │ │ │ │ │
│ │ 4 │ │ │ │ │ │ │ │ │ │ │ │
├───────┴─────┴─────┴──────┴─────┴─────┴─────┴─────┴─────┴─────┴─────────┴───────┴───────────┤
│ Примечание. Контролируемые размеры венчиков горловин – d , d , d . │
│ 1 3 4 │
└────────────────────────────────────────────────────────────────────────────────────────────┘

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

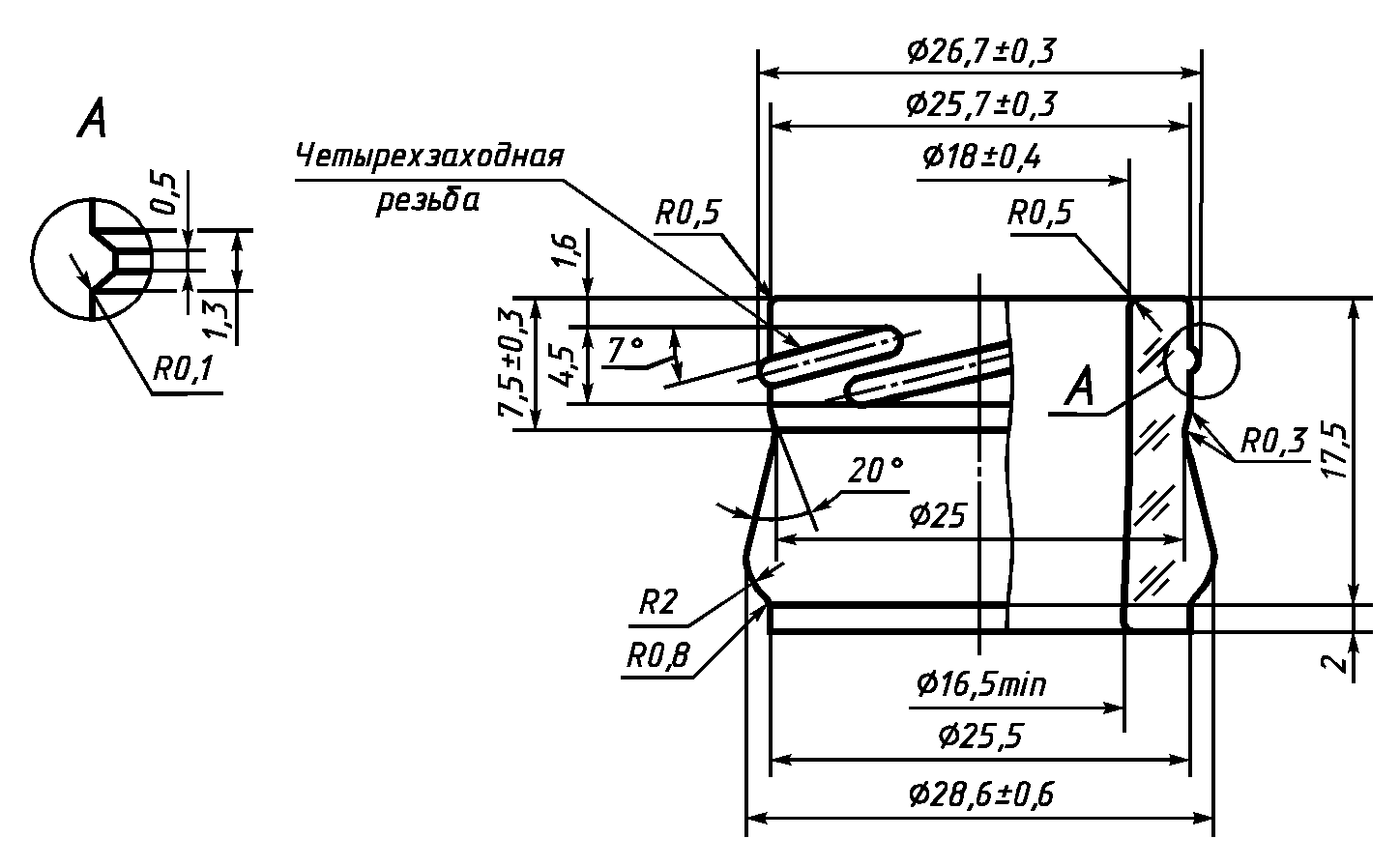

Рисунок 52. Венчик типа В-28

Контролируемые размеры венчика горловины:

– в остальной части горловины.

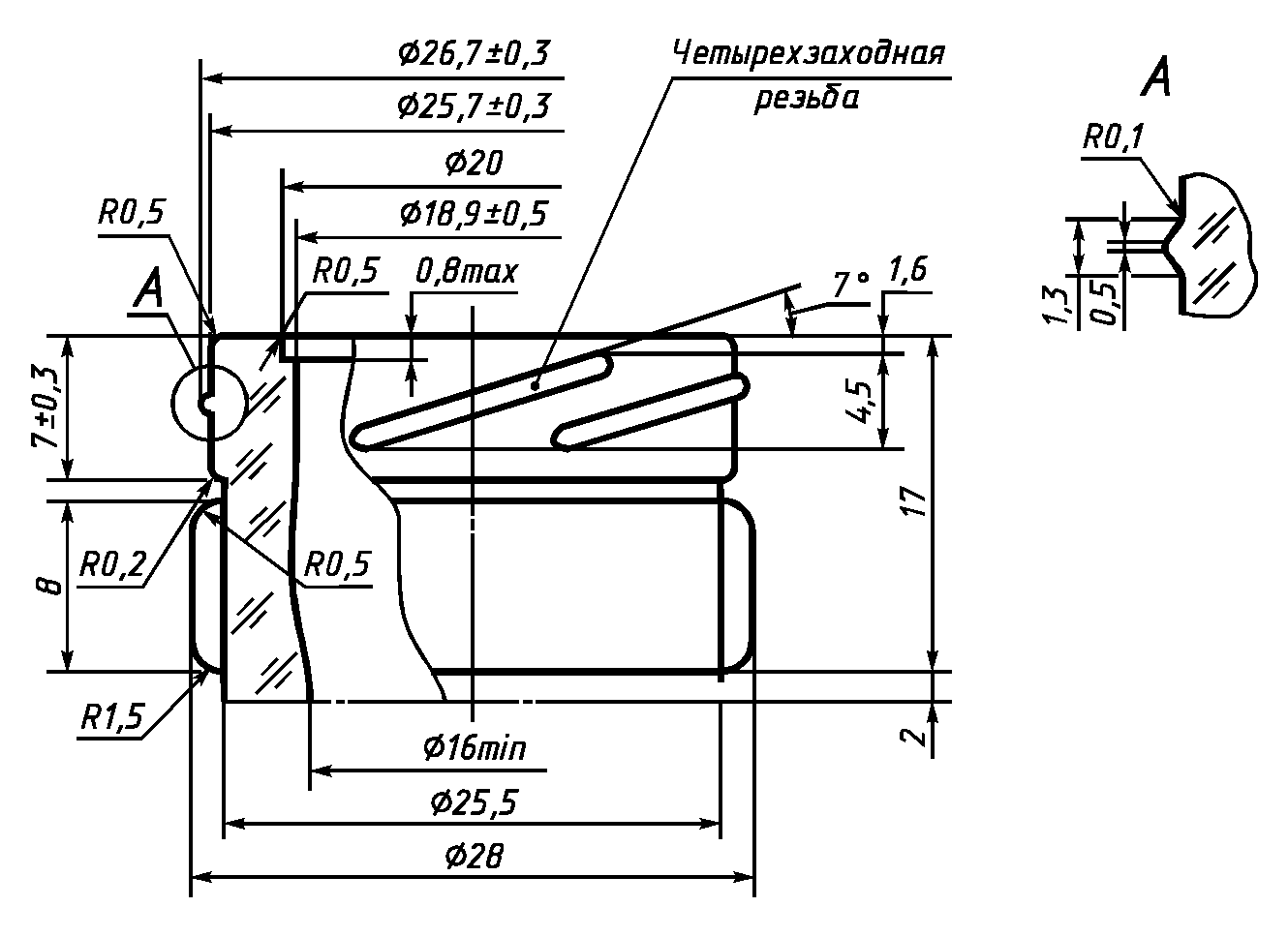

Рисунок 53. Венчик типа Вн-28

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Рисунок 54. Венчик типа

Контролируемые размеры венчика горловины:

должен быть на глубине до 3 мм от торца венчика;

– в остальной части горловины.

Рисунок 55. Венчик типа В-32

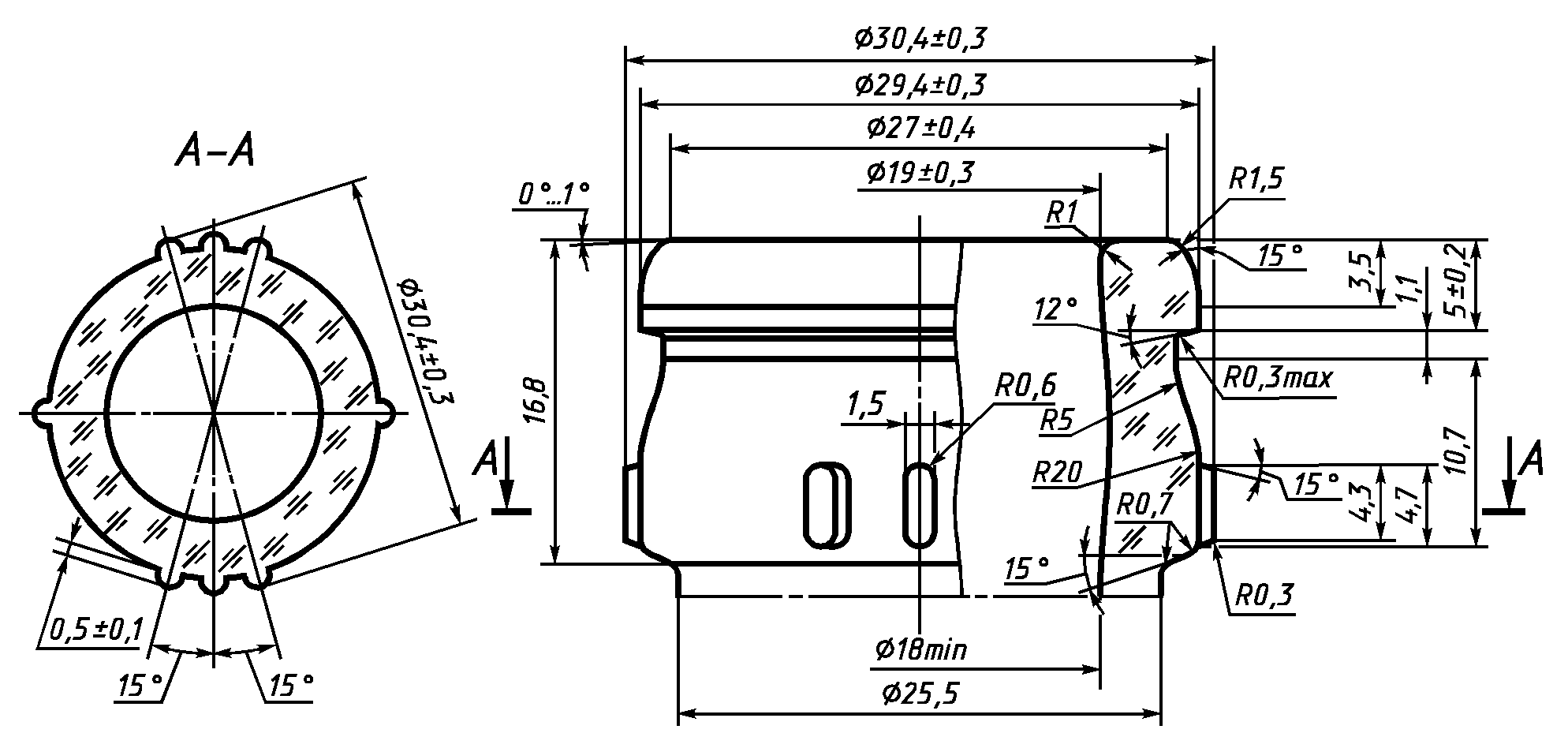

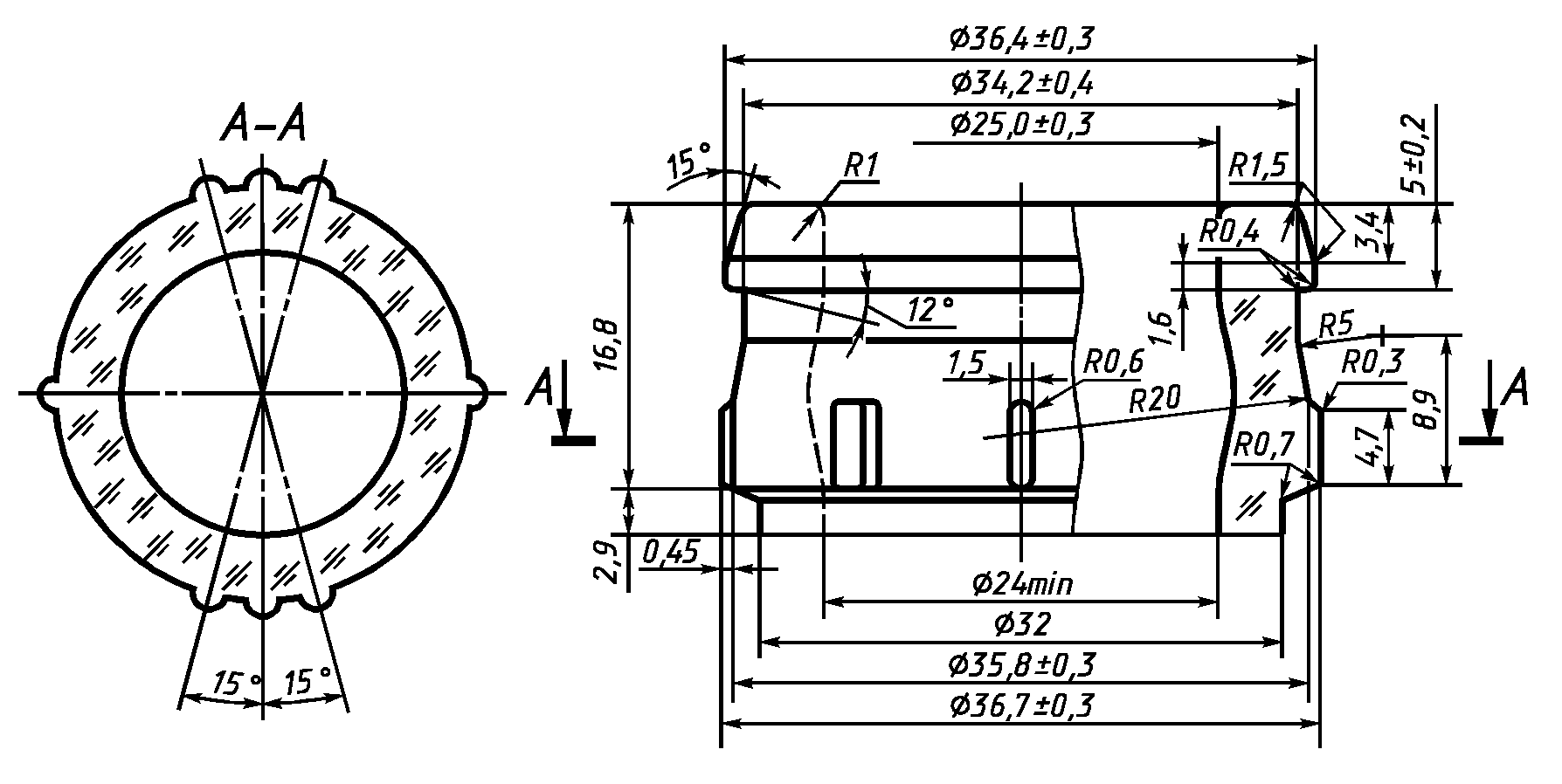

Примечание. Венчики горловин типов КПМ-30 и КПМ-36 допускается изготовлять с 10 выступами.

4.5. В зависимости от вида укупорки для венчиков горловин применяют следующие условные обозначения:
КН (К) – венчик комбинированный под кроненпробку, алюминиевый колпачок и пробку;
КПНв (КП) – венчик высокий под кроненпробку;
КПНн – венчик низкий под кроненпробку;
Ш – венчик под корковую или полиэтиленовую пробку бутылок для шампанских и игристых вин;
КПШ – венчик комбинированный под кроненпробку, корковую и полиэтиленовую пробки бутылок для шампанских и игристых вин;
А – венчик под алюминиевый колпачок;
ВКП – венчик комбинированный под укупорку винтовым колпачком;
ВП – венчик под укупорку винтовым колпачком;
П-26 – венчик под пробку;
П-27 – венчик под пробку;
П-28 – венчик под пробку;
П-29-А – венчик под пробку;
П-29-Б – венчик под пробку;
П-30 – венчик под пробку;
П-32 – венчик под пробку;
ПР-32 – венчик под пробку;
КПМ-30 – венчик под кроненпробку модернизированный;
КПМ-32 – венчик под кроненпробку модернизированный;
КПМ-36 – венчик под кроненпробку модернизированный;
Гуала – венчик под укупорку полиэтиленовым колпачком;
В – венчики горловин под винтовую укупорку.
В зависимости от конструкции и размеров условное обозначение типа венчика горловины под винтовую укупорку должно состоять из условного обозначения В, номера венчика горловины, номера формы конструкции венчика.
Например: В-28-1.
Контролируемые размеры венчиков горловин указаны на рисунках 28 – 55 и в таблице 9. Остальные размеры даны для изготовления формокомплектов.
4.6. Диаметр укупорочного кольца венчика горловины типов КН (К), КПНв (КП), КПн, КПМ-30, КПМ-32, КПМ-36, А, наружный диаметр резьбы венчиков под винтовую укупорку и внутренний диаметр венчиков под пробку относят к обязательным требованиям.
4.7. Условное обозначение бутылок при заказе должно содержать: обозначение типа бутылки, обозначение типа венчика горловины, номинальную вместимость бутылки, обозначение настоящего стандарта.
Пример условного обозначения бутылки типа I с комбинированным венчиком горловины номинальной вместимостью 700 см3:

Бутылка типа I-K-700 ГОСТ 10117.2-2001

Пример условного обозначения бутылки типа XXI с венчиком В-28-1 под винтовую укупорку:

Бутылка типа XXI-В-28-1-500 ГОСТ 10117.2-2001

4.8. При разработке новых типов бутылок предельные отклонения по высоте бутылок

рекомендуется рассчитывать по формуле

где Н – номинальный размер общей высоты бутылки, мм.

Предельные отклонения по диаметру круглых бутылок

– по формуле

где D – номинальный размер диаметра корпуса бутылки, мм.
4.9. При разработке новых типов бутылок номинальную вместимость рекомендуется выбирать из ряда вместимостей:
15, 30, 50, 75, 100, 110, 150, 200, 250, 300, 330, 350, 375, 400, 450, 500, 600, 700, 750, 800, 900, 1000, 1250, 1500, 1750, 2000, 2500, 3000.
Вместимости, выделенные чертой, рекомендуются для преимущественного использования.
Предельные отклонения по вместимости рекомендуется устанавливать в соответствии с таблицей 10.

Таблица 10

Номинальная вместимость, см3	Максимально допустимое отклонение фактической вместимости
	%	см3
До 100 включ. Св. 100 ” 200 ” ” 200 ” 300 ” ” 300 ” 500 ” ” 500 ” 1000 ” ” 1000 ” 3000 ”	– 3 – 2 – 1	3 – 6 – 10 –
Примечание. Максимально допустимое отклонение полной вместимости тары должно быть таким же, как максимально допустимое отклонение соответствующей номинальной вместимости.

4.10. Рекомендуемое назначение типов бутылок приведено в Приложении А.
4.11. По качеству бутылки должны соответствовать требованиям ГОСТ 10117.1.

Приложение А
(рекомендуемое)

НАЗНАЧЕНИЕ ТИПОВ БУТЫЛОК

Таблица А.1

Тип бутылок

Назначение бутылок

II, XVIII

V
X, XV

III, IV, VI, XII – XVI,
XIX – XXIV, XXVII
I, VIII, XVII, XXV, XXVI
VII, IX
XI

Для шампанских, игристых вин, газированных
(шипучих) вин и винных напитков
Для сильногазированных напитков
Для пива, среднегазированных и слабо-
газированных безалкогольных напитков, соков
Для водки, спирта, коньяка (бренди),
ликероводочных изделий
Для вина, винных напитков
Для масла
Для соков

Смотрите также
